Como proveedor experimentado de variadores de media tensión, he sido testigo de primera mano del impacto transformador que estas tecnologías tienen en diversas aplicaciones industriales. Los variadores de media tensión son cruciales para controlar la velocidad y el par de los motores eléctricos, ya que ofrecen eficiencia energética, control preciso y una vida útil prolongada del equipo. En el corazón de estas unidades se encuentran sofisticados algoritmos de control que determinan su rendimiento y funcionalidad. En esta publicación de blog, profundizaré en los algoritmos de control clave utilizados en variadores de media tensión, arrojando luz sobre sus principios, ventajas y aplicaciones.
Algoritmo de control de vectores
El control vectorial, también conocido como control orientado a campo (FOC), es uno de los algoritmos de control más utilizados en variadores de media tensión. Este algoritmo tiene como objetivo lograr un control independiente de los componentes de flujo y par del motor, similar a la forma en que se controla un motor de CC. Al transformar las corrientes del estator trifásico en un sistema de coordenadas de dos ejes (ejes dq), el control vectorial permite un control preciso del campo magnético del motor y la producción de par.
El principio básico del control vectorial implica dos pasos principales: transformación de coordenadas e implementación del bucle de control. Primero, las corrientes del estator trifásico se transforman en los ejes dq mediante una transformación matemática llamada transformación de Park. Esta transformación separa las corrientes del estator en dos componentes: la corriente de eje directo (Id) y la corriente de eje de cuadratura (Iq). La corriente del eje directo es responsable de controlar el flujo magnético del motor, mientras que la corriente del eje en cuadratura se utiliza para controlar el par del motor.
Una vez transformadas las corrientes del estator en los ejes dq, se implementan los lazos de control para regular las corrientes Id e Iq. El bucle de control de flujo ajusta la corriente Id para mantener un flujo magnético constante en el motor, mientras que el bucle de control de par ajusta la corriente Iq para lograr la salida de par deseada. Estos bucles de control suelen utilizar controladores proporcionales integrales (PI) para garantizar un control preciso y estable.
Una de las principales ventajas del control vectorial es su capacidad para proporcionar un alto rendimiento dinámico y un control preciso del par. Esto lo hace adecuado para aplicaciones que requieren cambios rápidos de velocidad y par, como polipastos de grúa, sistemas transportadores y máquinas herramienta. Además, el control vectorial puede mejorar la eficiencia del motor al reducir las pérdidas del estator y optimizar la distribución del flujo magnético.
Algoritmo de control de par directo (DTC)
El control directo de par (DTC) es otro algoritmo de control popular utilizado en variadores de media tensión. A diferencia del control vectorial, que se basa en la transformación de coordenadas y los bucles de control de corriente, el DTC controla directamente el par y el flujo del motor seleccionando los vectores de voltaje apropiados de una tabla de vectores de voltaje predefinida.
El principio básico del DTC implica dos pasos principales: estimación de par y flujo y selección del vector de voltaje. Primero, el par y el flujo del motor se estiman en función de las corrientes y voltajes del estator medidos. Esta estimación normalmente se realiza utilizando un modelo matemático del motor, que tiene en cuenta las características eléctricas y magnéticas del motor.
Una vez estimados el par y el flujo, el algoritmo DTC selecciona el vector de voltaje apropiado de la tabla de vectores de voltaje para lograr las referencias de par y flujo deseadas. La selección del vector de tensión se basa en una lógica de conmutación que compara el par y el flujo estimados con los valores de referencia y selecciona el vector de tensión que minimice el error entre ellos.
Una de las principales ventajas del DTC es su simplicidad y rápida respuesta dinámica. Dado que el DTC controla directamente el par y el flujo del motor sin la necesidad de transformación de coordenadas ni bucles de control de corriente, puede lograr una respuesta de par más rápida en comparación con el control vectorial. Esto lo hace adecuado para aplicaciones que requieren un alto rendimiento dinámico, como trenes de alta velocidad, ascensores y turbinas eólicas.
Otra ventaja del DTC es su robustez frente a las variaciones de los parámetros del motor. Dado que el DTC no se basa en modelos de motor precisos, puede tolerar cambios en los parámetros del motor, como resistencia, inductancia y vinculación de flujo. Esto lo hace más confiable y más fácil de implementar en aplicaciones prácticas.
Algoritmos de control sin sensores
Además del control vectorial y DTC, también se utilizan varios algoritmos de control sin sensores en variadores de media tensión. Estos algoritmos tienen como objetivo eliminar la necesidad de sensores externos, como codificadores y resolutores, estimando la velocidad y la posición del motor en función de las corrientes y voltajes del estator medidos.
Uno de los algoritmos de control sin sensores más comunes es el método del observador basado en modelos. Este método utiliza un modelo matemático del motor para estimar la velocidad y la posición del motor en función de las corrientes y voltajes del estator medidos. El observador basado en modelos normalmente consta de un observador de estado y un estimador de velocidad. El observador de estado estima los estados internos del motor, como las corrientes del estator, los flujos del rotor y la velocidad, basándose en las corrientes y voltajes del estator medidos. Luego, el estimador de velocidad utiliza los estados estimados para calcular la velocidad y la posición del motor.
Otro algoritmo de control sin sensores es el método de inyección de señal. Este método inyecta una señal de alta frecuencia en el devanado del estator del motor y mide la respuesta del motor a la señal inyectada. Al analizar la respuesta del motor, el método de inyección de señal puede estimar la velocidad y la posición del motor.
La principal ventaja de los algoritmos de control sin sensores es su ahorro de costes y su mayor fiabilidad. Al eliminar la necesidad de sensores externos, los algoritmos de control sin sensores pueden reducir el costo y la complejidad del sistema de accionamiento. Además, como no hay sensores externos, el sistema de transmisión es menos propenso a fallas en los sensores y problemas de mantenimiento.
Algoritmos de control específicos de la aplicación
Además de los algoritmos de control de propósito general mencionados anteriormente, también existen varios algoritmos de control de aplicaciones específicas que se utilizan en variadores de media tensión. Estos algoritmos están diseñados para cumplir con los requisitos específicos de diferentes aplicaciones industriales, como bombas, ventiladores, compresores y laminadores.
Por ejemplo, en aplicaciones de bombas y ventiladores, el algoritmo de control generalmente está diseñado para lograr ahorros de energía ajustando la velocidad del motor según los requisitos del proceso. Esto se conoce como control de variador de velocidad (VSD). El control VSD puede reducir el consumo de energía de bombas y ventiladores hasta en un 50% en comparación con los variadores de velocidad fija.
En aplicaciones de compresores, el algoritmo de control generalmente está diseñado para mantener una presión de descarga constante ajustando la velocidad del motor. Esto se conoce como control de presión. El control de la presión puede mejorar la eficiencia y confiabilidad de los compresores al reducir el consumo de energía y evitar la sobrecarga.
En aplicaciones de laminador, el algoritmo de control generalmente está diseñado para lograr un control preciso de la velocidad y la tensión. Esto se conoce como control de velocidad y tensión. El control de velocidad y tensión puede mejorar la calidad y productividad de los laminadores al reducir la variación del espesor y mejorar el acabado superficial de los productos laminados.
Conclusión
En conclusión, los algoritmos de control utilizados en variadores de media tensión juegan un papel crucial en la determinación de su rendimiento y funcionalidad. El control vectorial, el DTC, los algoritmos de control sin sensores y los algoritmos de control específicos de la aplicación son herramientas importantes en el arsenal de los fabricantes de variadores de media tensión. Cada algoritmo tiene sus propias ventajas y desventajas y la elección del algoritmo depende de los requisitos específicos de la aplicación.
Como proveedor de variadores de media tensión, ofrecemos una amplia gama de algoritmos de control para satisfacer las diversas necesidades de nuestros clientes. Nuestros variadores están equipados con algoritmos de control avanzados que brindan un alto rendimiento dinámico, control preciso del par, eficiencia energética y confiabilidad. Ya sea que esté buscando un variador para bomba, ventilador, compresor o laminador, tenemos la solución adecuada para usted.

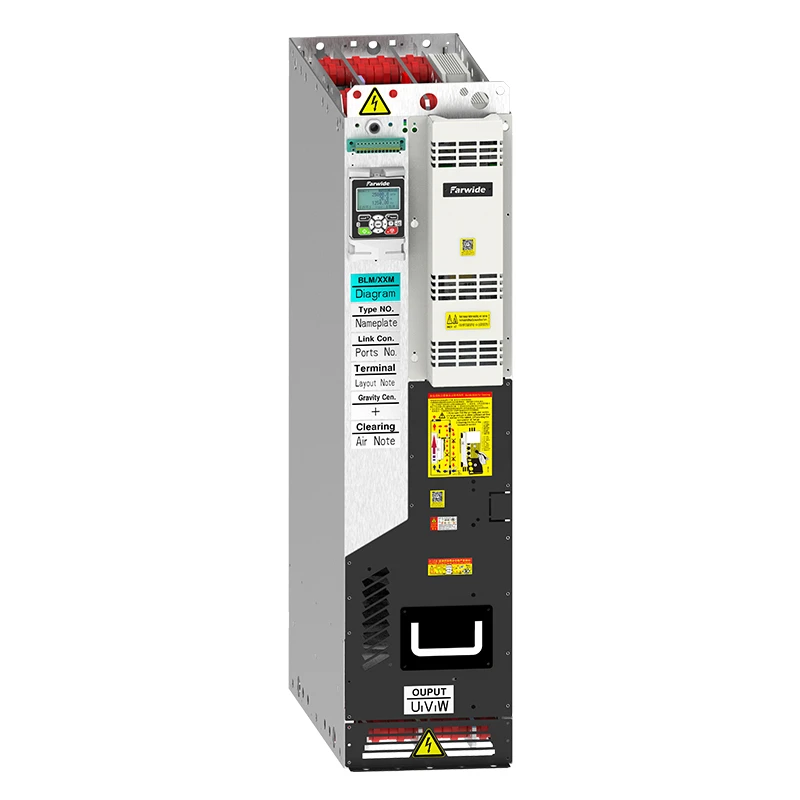

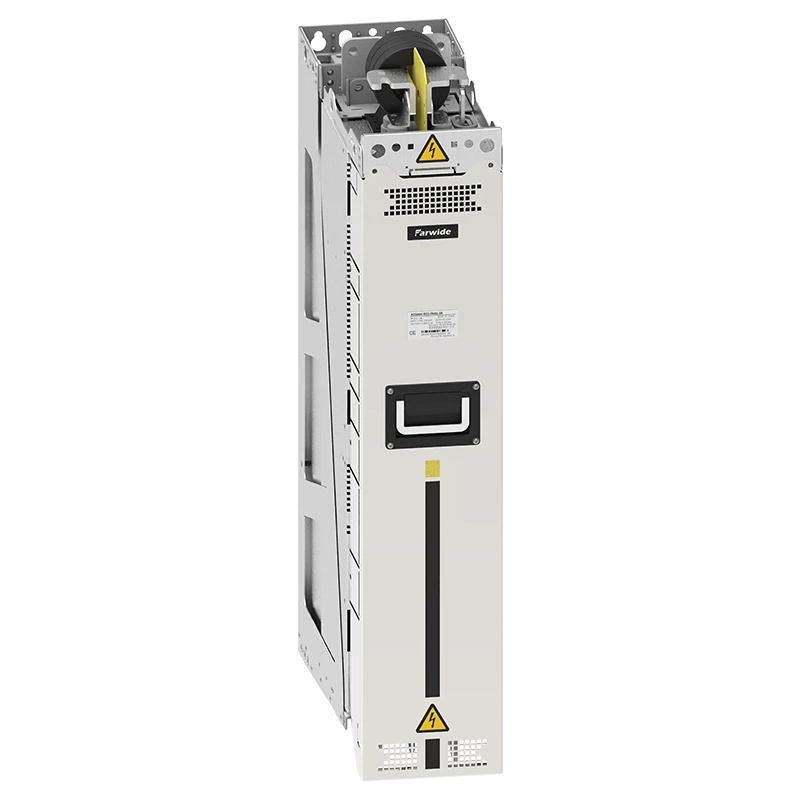

Si está interesado en obtener más información sobre nuestros variadores de media tensión y los algoritmos de control que ofrecemos, visite nuestro sitio web en [URL del sitio web]. También puedes explorar nuestroMódulo de Retroalimentación Energética AFE,Accionamiento síncrono de varias máquinas, yInversor de frecuencia de refrigeración por airepara más información.
Siempre estaremos encantados de analizar sus requisitos específicos y brindarle una solución personalizada. Contáctenos hoy para iniciar una conversación sobre sus necesidades de variadores de voltaje medio.
Referencias
- Boldea, I. y Nasar, SA (1999). Accionamientos eléctricos: un enfoque integrado. Prensa CRC.
- Hava, AM, Kerkman, RJ y Lipo, TA (2002). Control de Máquinas Eléctricas. Prensa IEEE.
- Krishnan, R. (2001). Accionamientos de motores eléctricos: modelado, análisis y control. Prentice Hall.
